LightFlow チェック模様の色分け

MATSpiderでチェック模様の色分けやってみました。

カラーパターンを作成し,出力アウトプットを設けて,ライブラリに登録。

diffuseなどカラーモデルを呼び出し,kcに設定する。

中身は,ちょっと整理していませんが,こんな感じです。

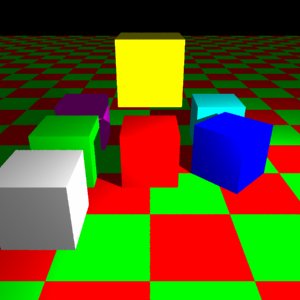

緑と赤のチェック模様です。

#Pattern23
Pattern23_Unnamed3 = 0.02500
Pattern23_Pattern2 = s.newPattern("check",[
"scale" , Pattern23_Unnamed3
])

Pattern23_Unnamed5 = vector3( 0.00000 , 1.00000 , 0.00000)
Pattern23_Unnamed6 = vector3( 1.00000 , 0.00000 , 0.00000)
Pattern23_Pattern22 = s.newPattern("gradient",[
"pattern" , Pattern23_Pattern2 ,
"color" , 1.00000 , Pattern23_Unnamed5 , Pattern23_Unnamed6
])

Pattern23 = Pattern23_Pattern22
Material15 = s.newMaterial("diffuse",[
"kr" , Pattern23
])

続きを読む>>
Lightflow | - | -

LightFlow 円柱と円すいを表示する

オブジェクトを設定し,半径と高さを決めます。さらに,移動や回転を設定します。図は,円柱だけ(左),円すいを追加(中),円すいを拡大したもの(右)を表示してます。ちょっとジャギー(線のギザギザ)が目立ちますが,これは,aa-samples", 1,2としたためです。このためにレンダリングが速くなるので,細かい確認作業には楽です。小さいサイズでこのアンチエイリアシングを低くしてレンダリングすると良いでしょう。
最後は,aa-samples", 1,2を削除してからレンダリングするときれいに出ます。
サンプル例 mycylinder.py
------------------------------
#! /usr/bin/env python

from lightflowPM import *

s = scene()

s.lightOn( s.newLight( "point", [ "position", vector3( 5.0, -5.0, 4.0 ), "color", vector3( 300.0, 300.0, 300.0 ) ] ) )

plastic = s.newMaterial( "standard",
[ "ka", vector3( 0, 0, 0.5 ),
"kc", vector3( 1, 0, 0 ),
"kd", 0.5,
"km", 0.3,
"ksg", 0.9999 ] )

plastic2 = s.newMaterial( "standard",[ "kc", vector3( 0, 0.5, 0.75 ) ] )

check_ground=s.newPattern("check",["color",vector3( 0.1, 1.0, 0.1 ),"scale",0.025])

ground=s.newMaterial( "standard",[ "kc", check_ground,"kc",vector3( 1.0, 1.0, 1.0 ),"ka",check_ground ] ) #チェック緑

s.materialBegin( plastic ) #円柱を回転させてみる。
s.transformBegin( transform().rotationAroundX( -3.141592 / 3 ) )
s.transformBegin( transform().rotationAroundY( 3.141592 / 4 ) )
s.addObject( s.newObject( "cylinder", [ "radius", 1.0 ,"height",4.0] ) )
s.transformEnd()
s.transformEnd()
s.materialEnd()

s.materialBegin( plastic2 ) #円すいを加え拡大と移動を行う。
s.transformBegin( transform().translation( vector3(-2.5,0,-1.0)))
s.transformBegin( transform().scaling( vector3(1.5,1.5,1.5)))

s.addObject( s.newObject( "cone", [ "radius",1.5,"height",3.0] ) )

s.transformEnd()
s.transformEnd()
s.materialEnd()

s.materialBegin( ground )
s.addObject( s.newObject( "patch", [ "points",vector3( -50, -50, -1.0 ),vector3( -50, 50, -1.0 ),vector3( 50, -50, -1.0 ),vector3( 50, 50, -1.0 )] ) )
s.materialEnd()

saver = s.newImager( "tga-saver", [ "file", "mycylinder.tga" ] )
s.imagerBegin( saver )
camera = s.newCamera( "pinhole", [ "eye", vector3( 0, -10, 0 ),
"aim", vector3( 0, 0, 0 ),
"aa-samples", 1,2 #レンダリングが速くできる。デフォルトは省略されており,2,4になっている。
] )
s.imagerEnd()
s.render( camera, 300, 300 )

mycylinder_.jpg mycylinder2.jpg mycylinde3.jpg
Lightflow | - | -

LightFlow 地面をチェック模様にする

下記のようにマテリアルを変更追加しました。

check_ground=s.newPattern("check",["color",vector3( 0.1, 1.0, 0.1 ),"scale",0.025])

ground=s.newMaterial( "standard",[ "kc", check_ground,"kc",vector3( 1.0, 1.0, 1.0 ),"ka",check_ground ] ) #チェック緑

MATSpiderで試してみましたが,s.newPatternで決定した色(ここでは緑)と,s.newMaterialの"kc"で決めた色が(ここでは白)が出ていますが,"kc"を白以外のほかの色に変更すると,その色になりますが,s.newPatternで決定した色は無視され,黒になってしまいます。
standard以外のmatteやdiffuseで試してみましたが,うまくいかないです。2色の好きな色を割り当ててあげたいところですが,考えすぎでしょうか。うまくいかないですね。^^;
Lightflow | - | -

LightFlow 地面を加えて,様々な色の立方体を配置する

試してみました。

赤色の立方体が原点にあります。
後は3ずつ前後左右に移動させています。
Lightflow | - | -

LightFlow 地面を加える

白色の地面groundをpatchで作成しています。高さ(z軸)を-1.0にしてぴったり立方体とあわせています。

サンプル例 my_b3ground.py
----------------------------------
#! /usr/bin/env python

from lightflowPM import *

from math import *

s = scene()

s.lightOn( s.newLight( "point", [ "position", vector3( 5.0, -5.0, 4.0 ), "color", vector3( 300.0, 300.0, 300.0 ) ] ) )

s.lightOn( s.newLight( "ambient", [ "color", vector3( 0.3, 0.3, 0.3 ) ] ) ) #環境光を加える。

plastic = s.newMaterial( "standard",[ "kc", vector3( 1, 0, 0 ) ] ) #赤

plastic2 = s.newMaterial( "standard",[ "kc", vector3( 0, 1, 0 ) ] ) #緑

plastic3 = s.newMaterial( "standard",[ "kc", vector3( 0, 0, 1 ) ] ) #青

ground=s.newMaterial( "standard",[ "kc", vector3( 1, 1, 1 ) ] ) #白


s.materialBegin( plastic )
s.addObject( s.newObject( "box", [ "position",vector3( -1.0, -1.0, -1.0 ),vector3( 1.0, 1.0, 1.0 )] ) )
s.materialEnd()


s.materialBegin( plastic2 )
s.transformBegin( transform().translation( vector3(-3.0,0,0)))

s.addObject( s.newObject( "box", [ "position",vector3( -1.0, -1.0, -1.0 ),vector3( 1.0, 1.0, 1.0 )] ) )

s.transformEnd()
s.materialEnd()


s.materialBegin( plastic3 )
s.transformBegin( transform().translation( vector3(3.0,0,0)))
s.transformBegin( transform().rotationAroundZ( pi/4 ))

s.addObject( s.newObject( "box", [ "position",vector3( -1.0, -1.0, -1.0 ),vector3( 1.0, 1.0, 1.0 )] ) )

s.transformEnd()
s.transformEnd()
s.materialEnd()


#白色の地面groundをpatchで作成しています。高さ(z軸)を-1.0にしてぴったり立方体とあわせています。
s.materialBegin( ground )

s.addObject( s.newObject( "patch", [ "points",vector3( -50, -50, -1.0 ),vector3( -50, 50, -1.0 ),vector3( 50, -50, -1.0 ),vector3( 50, 50, -1.0 )] ) )

s.materialEnd()

saver = s.newImager( "tga-saver", [ "file", "my_b3ground.tga" ] )

s.imagerBegin( saver )

camera = s.newCamera( "pinhole", [ "eye", vector3( 0, -10, 5 ), "aim", vector3( 0, 0, 0 ) ] )

s.imagerEnd()

s.render( camera, 300, 300 )


Lightflow | - | -

LightFlow はじめに光ありき その4

数学モジュールを加えました。
新たに青い立方体を加えました。

立方体はまず,Z軸中心に45度回転させます。
つぎにx軸方向に+3させます。

下記を見ると,移動translationから書いてありますが,オブジェクトがある一番内側から,操作していきます。これをスタックといいます。

s.materialBegin( plastic3 )

s.transformBegin( transform().translation( vector3(3.0,0,0)))
s.transformBegin( transform().rotationAroundZ( pi/4 ))
s.addObject( s.newObject( "box", [ "position",vector3( -1.0, -1.0, -1.0 ),vector3( 1.0, 1.0, 1.0 )] ) )

s.transformEnd()
s.transformEnd()

s.materialEnd()



サンプル例 my_b3.py
---------------------------------
#! /usr/bin/env python

from lightflowPM import *

from math import * #数学関数モジュールを使うときに書いておく。ここではpiを利用している。pi=3.14159265358979と円周率です。

s = scene()

s.lightOn( s.newLight( "point", [ "position", vector3( 5.0, -5.0, 4.0 ), "color", vector3( 300.0, 300.0, 300.0 ) ] ) )

s.lightOn( s.newLight( "ambient", [ "color", vector3( 0.3, 0.3, 0.3 ) ] ) ) #環境光を加える。

plastic = s.newMaterial( "standard",[ "kc", vector3( 1, 0, 0 ) ] ) #赤

plastic2 = s.newMaterial( "standard",[ "kc", vector3( 0, 1, 0 ) ] ) #緑

plastic3 = s.newMaterial( "standard",[ "kc", vector3( 0, 0, 1 ) ] ) #青

s.materialBegin( plastic ) #赤の箱は原点にある。
s.addObject( s.newObject( "box", [ "position",vector3( -1.0, -1.0, -1.0 ),vector3( 1.0, 1.0, 1.0 )] ) )
s.materialEnd()


s.materialBegin( plastic2 )
s.transformBegin( transform().translation( vector3(-3.0,0,0))) #緑の箱をx方向に-3移動させた。

s.addObject( s.newObject( "box", [ "position",vector3( -1.0, -1.0, -1.0 ),vector3( 1.0, 1.0, 1.0 )] ) )

s.transformEnd()
s.materialEnd()


s.materialBegin( plastic3 )#青の箱をZ軸中心に45度回転させ,x方向に3移動させた。
s.transformBegin( transform().translation( vector3(3.0,0,0)))
s.transformBegin( transform().rotationAroundZ( pi/4 )) #ラジアンで求める。piは180度だから,180÷4=45度になる。よって弧度法で表現するから3.141592/4.0でもよい。

s.addObject( s.newObject( "box", [ "position",vector3( -1.0, -1.0, -1.0 ),vector3( 1.0, 1.0, 1.0 )] ) )

s.transformEnd()
s.transformEnd()
s.materialEnd()


saver = s.newImager( "tga-saver", [ "file", "my_b3.tga" ] )

s.imagerBegin( saver )
#カメラは真正面の上の方から見ています。
camera = s.newCamera( "pinhole", [ "eye", vector3( 0, -10, 5 ), "aim", vector3( 0, 0, 0 ) ] )

s.imagerEnd()

s.render( camera, 300, 300 )
---------------------------------
Lightflow | - | -

LightFlow はじめに光ありき その3

環境光を加えました。
緑の立方体を加えました。
緑の立方体は原点から移動させました。
サンドイッチのように移動の命令でオブジェクトをはさんであげます。

サンプル例 my_b2.py
-------------------------------
#! /usr/bin/env python

from lightflowPM import *

s = scene()

s.lightOn( s.newLight( "point", [ "position", vector3( 5.0, -5.0, 4.0 ), "color", vector3( 300.0, 300.0, 300.0 ) ] ) )

s.lightOn( s.newLight( "ambient", [ "color", vector3( 0.3, 0.3, 0.3 ) ] ) ) #環境光を加える。

plastic = s.newMaterial( "standard",[ "kc", vector3( 1, 0, 0 ) ] ) #赤

plastic2 = s.newMaterial( "standard",[ "kc", vector3( 0, 1, 0 ) ] ) #緑

s.materialBegin( plastic ) #赤の箱は原点にある。
s.addObject( s.newObject( "box", [ "position",vector3( -1.0, -1.0, -1.0 ),vector3( 1.0, 1.0, 1.0 )] ) )
s.materialEnd()

s.materialBegin( plastic2 )
s.transformBegin( transform().translation( vector3(-3.0,0,0))) #緑の箱をx方向に-3移動させた。

s.addObject( s.newObject( "box", [ "position",vector3( -1.0, -1.0, -1.0 ),vector3( 1.0, 1.0, 1.0 )] ) )

s.transformEnd()
s.materialEnd()

saver = s.newImager( "tga-saver", [ "file", "my_b2.tga" ] )

s.imagerBegin( saver )
#カメラは真正面の上の方から見ています。
camera = s.newCamera( "pinhole", [ "eye", vector3( 0, -10, 5 ), "aim", vector3( 0, 0, 0 ) ] )

s.imagerEnd()

s.render( camera, 300, 300 )
-------------------------------------
Lightflow | - | -

LightFlow はじめに光ありき その2

boxを表現します。
対角線となる始点と終点を決めてあげることで直方体ができます。
カメラの"eye", vector3( 2, -4, 2 )は斜め上から見下ろした感じになります。

サンプル例 my_box1.py
---------------------------------
#! /usr/bin/env python

from lightflowPM import *

s = scene()

s.lightOn( s.newLight( "point", [ "position", vector3( 5.0, -5.0, 4.0 ), "color", vector3( 300.0, 300.0, 300.0 ) ] ) )

plastic = s.newMaterial( "standard",[ "kc", vector3( 1, 0, 0 ) ] )


s.materialBegin( plastic )

s.addObject( s.newObject( "box", [ "position",vector3( -1.0, -1.0, -1.0 ),vector3( 1.0, 1.0, 1.0 )] ) )

s.materialEnd()


saver = s.newImager( "tga-saver", [ "file", "my_box1.tga" ] )

s.imagerBegin( saver )

camera = s.newCamera( "pinhole", [ "eye", vector3( 2, -4, 2 ), "aim", vector3( 0, 0, 0 ) ] )

s.imagerEnd()

s.render( camera, 300, 300 )
------------------------------------
Lightflow | - | -

LightFlow はじめに光ありき その1

Lightflowの使い方を練習してみましょう。シーンをエディタを使って記述します。言語はPythonを使っていますが、基礎的・基本的なPythonを学んでいくことと、3DCGの基礎的・基本的な内容がわかってくれば、Lightflowで遊べるようになります。

Lightflowのレンダリング工程は,
1.シーンを作る。
2.シーンにライトを設定する。
3.シーンにオブジェクトを設定する。
4.シーンをレンダリング

となります。

#は,コメントを書くことができます。

Python1.5.1は日本語に対応していないので,英数字を使ってください。
ただし,Pythonでのファイル名には,先頭に数字がつくファイルは避けてください。(注意 XP,win7ではPython 1.5.2を使っています。)
当然,Metalightなどを使う場合も,メタセコイアで使うオブジェクト名に日本語は使わない注意が必要です。
ファイル内にコメント以外で全角文字が混在しないように注意しましょう。

サンプル例 my_ball1.py
------------------------------------
#! /usr/bin/env python

from lightflowPM import * #解説1

s = scene() #解説2

s.lightOn( s.newLight( "point", [ "position", vector3( 5.0, -5.0, 4.0 ), "color", vector3( 300.0, 300.0, 300.0 ) ] ) ) #解説3

plastic = s.newMaterial( "standard",[ "kc", vector3( 1, 0, 0 ) ] ) #解説4


s.materialBegin( plastic ) #解説5

s.addObject( s.newObject( "sphere", [ "radius", 1.0 ] ) ) #解説6

s.materialEnd()


saver = s.newImager( "tga-saver", [ "file", "my_ball1.tga" ] ) #解説7

s.imagerBegin( saver )

camera = s.newCamera( "pinhole", [ "eye", vector3( 0, -4, 0 ), "aim", vector3( 0, 0, 0 ) ] ) #解説8

s.imagerEnd()

s.render( camera, 300, 300 ) #解説9
-----------------------------------
・解説1  モジュールのインポートです。必ず書いておきます。追加で数学関数などpiを使う場合は,
from math import * と行を追加します。

・解説2 sというシーンを作ります。以下はその内容です。sを操作していきます。

・解説3 ライトをオンにするということです。世界を照らすライトを最初に置くわけですね。ライトの種類point,
ライトの位置positionと,ライトの明るさと色をvector3(Red,Green,Blue)で表します。ここでは300倍しています。

・解説4 質感の設定をします。材質です。ここではplasticという名前で,色合いだけ赤と定義しました。

・解説5 オブジェクト物体にどの材質を割り当てるかを書いてます。↑で書いたplasticを割り当てます。
必ず,s.materialBegin(材質名)〜s.materialEnd()ではさみます。

・解説6 オブジェクトとして半径1.0の球体を位置(0,0,0)に配置しています。

・解説7 レンダリングして保存するファイル名を書いています。TGAファイルです。

・解説8 カメラの位置と注視点(ターゲット,aim)の位置を示します。カメラは( 0, -4, 0 )から、原点(0,0,0)方向を見ています。

・解説9 レンダリングする画像サイズは,300*300pixelsです。小さいほどレンダリングは速く終了します。練習の時は小さいサイズでレンダリングしましょう。

続きを読む>>
Lightflow | - | -

LightFlow サンプルファイルをダブルクリックしてレンダリングする人のために

Pythonをダブルクリックして起動すると,レンダリングが終了すると黒いウインドウは消えてしまいます。
これだと,どのくらい時間がかかったか,わかりません。

そこで,Pythonの組み込み関数をファイルの最後の行に書き加えて起きます。

raw_input()

ただ,難点はマウスでクリックすると,レンダリング時にできる一時ファイルがゴミとして残ってしまいます。

ですから,リターンキーをたたいてウインドウを終了しましょう。一時ファイルは消去されます。
